1.Thông Số Kỹ Thuật  Gối Đỡ Vòng Bi KYK -Tổng quan về gối đỡ vòng bi KYK

Gối Đỡ Vòng Bi KYK Là Cụm chi tiết cơ khí thương hiệu sản xuất vòng bi và gối đỡđến từ Nhật Bản dùng để nâng đỡ và định vị trục quay. Khác với vòng bi rời, gối đỡ đã tích hợp sẵn vòng bi vào thân vỏ, nhờ đó người dùng chỉ cần cố định gối xuống bệ máy và lắp trục vào vòng bi, được thiết kế dưới dạng cụm lắp ghép hoàn chỉnh gồm hai phần chính: Vỏ gối đỡ (Housing) và Vòng bi chèn bên trong (Insert Bearing). Thiết kế này giúp đơn giản hóa quá trình lắp đặt, đồng thời tối ưu hóa khả năng tự căn chỉnh.

1.1. Vỏ gối đỡ (Housing)

Vỏ gối đỡ là phần khung nâng đỡ bên ngoài, có vai trò chịu lực tác động chính và bảo vệ ruột vòng bi bên trong:

• Chất liệu chế tạo: Phần lớn vỏ gối đỡ KYK được đúc từ gang xám cao cấp (Grey Cast Iron – cấp FC200 trở lên), mang lại khả năng hấp thụ rung động cực tốt, khả năng chịu tải trọng hướng tâm lớn và chống va đập mạnh trong môi trường công nghiệp nặng. Bên cạnh dòng vỏ gang tiêu chuẩn, KYK còn cung cấp các dòng vỏ bằng thép đúc, gang cầu (Ductile Iron) hoặc thép không gỉ (Inox 304) phục vụ cho môi trường khắc nghiệt như ngành hóa chất, chế biến thực phẩm, thủy hải sản.

• Mặt đáy và lỗ bắt bu-lông: Được gia công phay phẳng tuyệt đối với độ chính xác cao, giúp cố định gối đỡ chắc chắn vào khung máy, tránh hiện tượng rung lắc hay lệch tâm khi mô-tơ vận hành ở tốc độ cao.

• Vú mỡ bôi trơn (Grease Nipple): Tích hợp sẵn trên đỉnh thân vỏ bằng đồng hoặc inox, cho phép kỹ thuật viên bơm mỡ tái bôi trơn định kỳ trực tiếp vào lòng vòng bi mà không cần phải tháo rời gối ra khỏi hệ thống.

1.2. Vòng bi chèn bên trong (Insert Bearing)

Ruột vòng bi KYK là bộ phận quay chủ đạo, được chế tạo đạt các tiêu chuẩn kỹ thuật khắt khe của Nhật Bản:

• Vòng ngoài dạng cầu (Spherical Outer Ring): Bề mặt ngoài của vòng bi có biên dạng cầu cong, khớp chính xác với lòng trong của vỏ gối. Thiết kế này cho phép vòng bi tự lựa (self-aligning) góc lệch trục lên ± 2 độ C , bù đắp sự bất bất gập trong quá trình gia công khung máy hoặc độ võng của trục.

• Vòng trong kéo dài (Extended Inner Ring): Thiết kế rộng hơn so với vòng bi thông thường, tạo bề mặt tiếp xúc lớn hơn với trục, giúp giảm ứng suất tập trung và tăng độ ổn định.

• Hệ thống phớt làm kín kép (Dual-lip Seal & Flinger): Gồm lớp cao su nitrile (NBR) gia cố thép kết hợp với đĩa văng (Flinger). Kết cấu này ngăn chặn triệt để bụi bẩn, nước, tạp chất xâm nhập vào đường lăn, đồng thời giữ mỡ bôi trơn không bị thoát ra ngoài.

1.3.  Cơ chế cố định trục

• Khóa bằng vít cấy (Set-Screw Type – Dòng UC/UCF/UCFL): Sử dụng 2 vít cấy lục giác định vị lệch góc 120 độ hoặc 90 độ  để xiết chặt trực tiếp lên bề mặt trục.

• Khóa bằng măng xông / Áo ôm (Adapter Sleeve Type – Dòng UK): Sử dụng áo ôm côn để siết chặt gối đỡ lên trục tròn trơn, thích hợp cho trục xoay tốc độ cao hoặc tải trọng rung động mạnh.

1.4.  Đặc điểm nổi bật của Khả Năng của gối đỡ KYK:

• Khả năng tự lựa (Self-aligning): Vòng bi bên trong có khả năng tự điều chỉnh góc quay để bù đắp các độ lệch nhỏ của trục quay trong quá trình lắp đặt hoặc vận hành.

• Độ bền cơ học cao: Vỏ gối đỡ đúc bằng gang xám chất lượng cao, chịu va đập mạnh và hoạt động tốt trong môi trường khắc nghiệt.

• Khả năng làm kín vượt trội: Phớt chặn mỡ kép (Double seals) giúp ngăn bụi bẩn, nước và rác công nghiệp xâm nhập vào bên trong.

2. Thông Số Kỹ Thuật Gối Đỡ Vòng Bi KYK –  Thông Số Kỹ Thuật Chi Tiết Các Dòng Gối Đỡ KYK Phổ Biến

Dưới đây là bảng tổng hợp các dòng gối đỡ vòng bi KYK thông dụng nhất trên thị trường hiện nay:

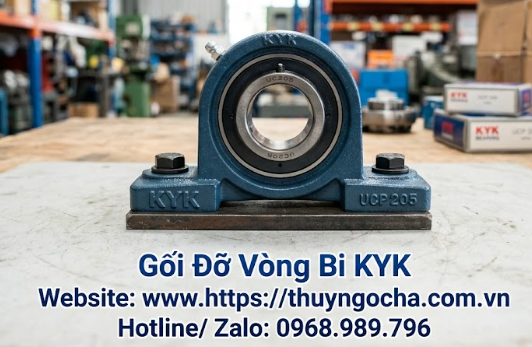

2.1.Dòng Gối Đỡ Nằm KYK UCP (Pillow Block Units)

Đây là dòng gối đỡ phổ biến nhất trong ngành cơ khí truyền động. Vỏ gối (mã P) có hình chữ Omega với 2 lỗ bắt bulong ở chân đế nằm ngang.

• Ứng dụng: Lắp đặt trên các mặt phẳng nằm ngang song song với trục quay. Rất phổ biến trong băng tải con lăn, quạt hút công nghiệp, hệ thống luân chuyển hàng hóa.

2.2. Dòng Gối Đỡ Vuông KYK UCF (Square Flange Units)

Vỏ gối đỡ (mã F) có dạng hình vuông cân đối với 4 lỗ bắt bulong bố trí đều ở 4 góc.

• Ứng dụng: Lắp ốp chặt vào mặt phẳng đứng, vách ngăn máy, khung thép bệ đỡ hoặc vách thùng trộn. Nhờ 4 vị trí xiết bulong, gối UCF cho khả năng phân bổ tải trọng đều và chống vặn xoắn rất tốt.

• Các mã hàng tiêu chuẩn: UCF 204, UCF 205, UCF 206, UCF 207, UCF 208, UCF 209, UCF 210, UCF 211, UCF 212…

2.3. Dòng Gối Đỡ Hột Xoài KYK UCFL (Two-Bolt Flange Units)

Vỏ gối đỡ (mã FL) có hình dáng hình thoi/oval (thường gọi là hột xoài) với 2 lỗ bắt bulong đối xứng qua tâm quay.

• Ứng dụng: Thiết kế nhỏ gọn giúp tối ưu không gian lắp đặt. Thường ứng dụng trong các khoảng không hẹp, vách máy dệt, máy in công nghiệp, dây chuyền chế biến thực phẩm.

• Các mã hàng tiêu chuẩn: UCFL 204, UCFL 205, UCFL 206, UCFL 207, UCFL 208, UCFL 209, UCFL 210…

2.4. Dòng Gối Đỡ Tăng Tưa KYK UCT (Take-Up Units)

Vỏ gối đỡ (mã T) có hai rãnh trượt song song ở hai bên hông và một lỗ taro vít định vị ở đỉnh.

• Ứng dụng: Dùng cho các cơ cấu cần điều chỉnh khoảng cách tâm trục liên tục để làm căng dây băng tải (Conveyor belt tensioner) hoặc căng xích truyền động.

• Các mã hàng tiêu chuẩn: UCT 204, UCT 205, UCT 206, UCT 207, UCT 208, UCT 209, UCT 210…

3. Thông Số Kỹ Thuật Gối Đỡ Vòng Bi KYK –  Ưu Điểm Vượt Trội Gối Đỡ Vòng Bi KYK

• Khả năng tự điều chỉnh (Self-aligning capability): Trong quá trình gia công khung máy, việc lệch tâm trục 1 – 2 mm là khó tránh khỏi. Gối đỡ KYK với cấu trúc lòng cầu tự lựa giúp triệt tiêu hoàn toàn ứng suất tập trung, ngăn chặn tình trạng bó bi hay vỡ ổ đỡ.

• Độ bền nhiệt và chống ăn mòn: Mỡ bôi trơn chịu nhiệt tích hợp sẵn trong ruột gối KYK cho phép sản phẩm vận hành liên tục ở nhiệt độ từ -20 độ C  đến 120 độ C

• Khả năng chịu tải hướng tâm và tải dọc trục: Không chỉ chịu tải trọng hướng tâm (Radial load) chính, đường lăn rãnh sâu còn giúp gối KYK chịu được một phần tải trọng dọc trục (Axial load) phát sinh trong quá trình vận hành.

4. Thông Số Kỹ Thuật  Gối Đỡ Vòng Bi KYK – Hướng Dẫn Lựa Chọn Và Lắp Đặt Gối Đỡ KYK Đúng Kỹ Thuật

Để đảm bảo tuổi thọ vận hành tối đa cho hệ thống gối đỡ, quy trình chọn lựa và thao tác kỹ thuật cần tuân thủ các bước:

Bước 1: Xác định tải trọng và tốc độ quay

• Tải trọng hướng tâm (Radial Load): Chọn dòng vỏ gang đúc tiêu chuẩn UCP, UCF.

• Tải trọng rung lắc mạnh: Nên ưu tiên chuyển sang dòng sử dụng măng xông rút (UKP, UKF).

Bước 2: Thao tác lắp đặt

1. Mài nhẵn bề mặt trục và lau sạch dầu mỡ cũ.

2. Trượt gối đỡ vào vị trí cần đặt trên trục (không dùng búa gõ trực tiếp vào ruột vòng bi).

3. Siết chặt các bulong chân gối đỡ vào khung máy.

4. Siết chặt 2 vít khóa lục giác chìm trên vòng trong vòng bi để cố định vào trục.

6. Thông Số Kỹ Thuật  Gối Đỡ Vòng Bi KYK – Tại Sao Nên Mua Gối Đỡ Vòng Bi KYK Tại Thủy Ngọc Hà?

Gối Đỡ Vòng Bi KYK là dòng sản phẩm linh kiện cơ khí chất lượng, được ứng dụng rộng rãi trong các hệ thống băng tải, máy móc công nghiệp và dây chuyền sản xuất nhờ khả năng chịu tải tốt và độ bền cao.

Công ty TNHH Thủy Ngọc Hà là nhà cung cấp gối đỡ vòng bi KYK chính hãng uy tín tại Việt Nam.

• Kho hàng phong phú: Luôn sẵn kho đầy đủ các mã từ kích thước nhỏ đến lớn.

• Giá thành cạnh tranh: Giá thành rẻ cho các nhà máy, xưởng chế tạo máy và đại lý phân phối.
